MEP Designer
Prečo MEP Designer ?
- intuitívne navrhovanie a projektovanie systémov ZTI
- automatické a poloautomatické generovanie pôdorysov, rezov, pohľadov a výkazov
- plynulú spoluprácu s ďalšími AEC CAD/BIM programami vďaka interoperabilite založenej na IFC 4.3
- elimináciu časových strát pri učení sa BIM softvéru
Integrované BIM pracovné postupy a tímová spolupráca
Spolupráca architektov a projektantov s TZB profesistami prostredníctvom natívneho prepojenia s Archicadom, efektívnych pracovných postupov založených na hotlink moduloch a referenciách a tímová spolupráca v cloude (Teamwork). Podpora OPEN BIM (IFC) a BCF zabezpečuje kompatibilitu s ostatnými AEC systémami.
MEP Designer pracuje na macOS aj Windows
Obe verzie sú plne kompatibilné (dátový formát, Teamwork). Dokonca je možné projektovať aj v „zmiešanom“ prostredí.
MEP Designer „stand-alone“ aj „built-in“
MEP Designer je k dispozícii ako samostatná aplikácia. MEP Designer je zároveň dodávaný ako súčasť licencie Archicad Collaborate.
DDS-CAD alebo MEP Designer
Ste používateľom DDS-CADu alebo o tejto aplikácii uvažujete? Pozrite si podrobné porovnanie >> TU
Prehľad vybraných funkcií:

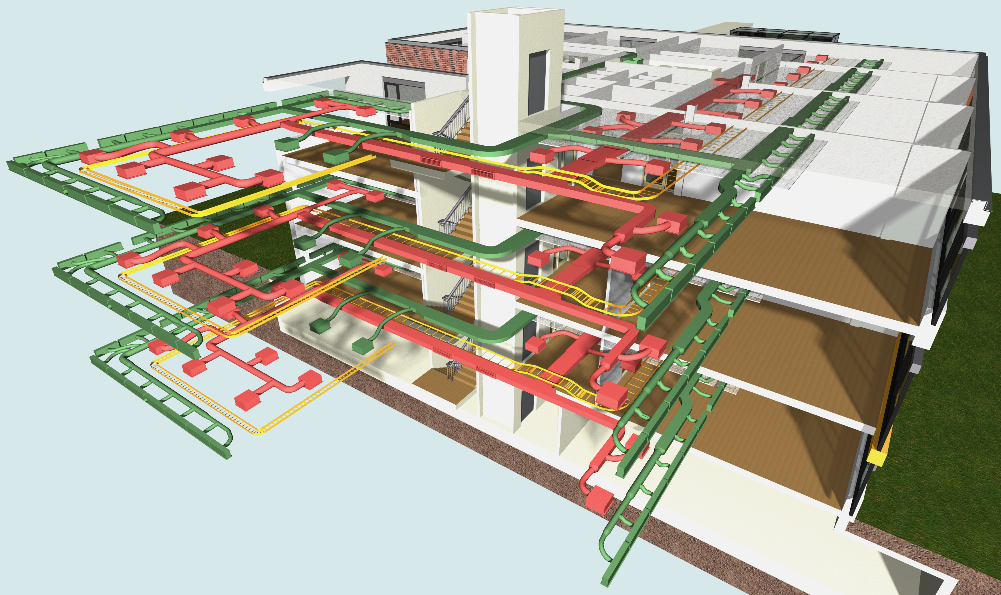

TZB rozvody v prostredí architektonicko-stavebného modelu
MEP Designer zobrazuje architektonický model, ktorý je vytvorený v Archicade, sivou farbou. Aj keď základné stavebné prvky je možné vytvárať a upravovať, dôraz je kladený predovšetkým na projektovanie TZB. V rezoch sú architektonické prvky zobrazené čiernymi obrysmi a sivým šrafovaním. Niektoré stavebné konštrukcie nie sú v MEP Designeri podporované, napr. nástroj schodisko.
Jednoduché modelovanie
Napr. výmena jedného kolena za dve s definovanou vzdialenosťou medzi nimi je nenáročná. Funkcia odsadeného segmentu funguje aj pre vetvenia. Pomocou funkcie Upraviť je možné vytvoriť pripojenie bočných vetiev k hlavnej vetve. Pri samostatných prvkoch je úprava pripojenia jednoduchá, s priamym prístupom k typu prvku, priemeru, typu pripojenia a nastaveniu systému TZB. Prvky je možné jednoducho pridávať priamo do trasy. Úpravy trás často zanechávajú zbytočné uzly, ktoré môžu prekážať, najmä ak je v tomto úseku vyžadované ďalšie napojenie spojenie. Takéto uzly je možné jednoducho odstrániť.
Zmena rozmerov
Rozmery vykurovacieho systému je možné meniť tak, aby vyhovovali špecifickým požiadavkám. V optimalizátore je možné nastaviť minimálnu/maximálnu veľkosť a limity prietokov ako podmienky. V systémovom prehliadači sú viditeľné veľkosti segmentov potrubia ešte pred okótovaním. Po označení konkrétnej časti alebo celého systému a zadaní zmeny rozmerov MEP Designer informuje o počte zmien a okamžite upraví model TZB systému na nové rozmery.
Automatické prepojovanie v 3D
Hneď ako začnete zadávať prepojovaciu trasu, nástroj Riešiteľ ponúkne dostupné varianty jej vedenia. Prehľadne ich zobrazí v náhľadoch zobrazí ich náhľady a kliknutím myši si zvolíte jeden z nich.
Automatické prepojovanie v 2D
Riešiteľ funguje aj v 2D. Je možné trasovať so spádom nadol (je možné zadať zápornú hodnotu). Úpravy vykonané v 2D sa samozrejme prejavia aj v 3D.
Spád
Spád je neoddeliteľnou vlastnosťou potrubnej trasy. Voľba Zobrazenie na obrazovke zobrazuje hodnotu a smer spádu. Nastavenie spádu sa automaticky aplikuje aj na pripojené trasy, nie je potrebné ho opätovne nastavovať. Pomocou funkcie Upraviť je možné pripojiť šikmú trasu k zvislej. Nastavenie spádu funguje v kombinácii s modrými vodiacimi čiarami, čo umožňuje jednoduché „ručné“ vytváranie pripojení aj v zložitejších situáciách. Je možné vybrať všetky vodorovne prepojené trasy naraz a následne naraz zmeniť spád. Všetky spoje zostanú zachované, čo je možné okamžite overiť v 3D.
Symbolická 2D reprezentácia (vo vývoji)
Schopnosť symbolického zobrazenia TZB rozvodov vo výkresoch v súlade s lokálnymi požiadavkami a normami je kľúčovou požiadavkou. V Nastaveniach zobrazenia modelu je možné nastaviť segmenty potrubia tak, aby zobrazovali iba osi, zatiaľ čo všetky ostatné TZB prvky používajú symbolické znázornenie.
Segmentácia potrubí
Potrubné trasy je možné segmentovať, resp. nastaviť dĺžku úsekov, z ktorých je trasa zložená. Táto požiadavka sa definuje v špecifikácii trasy zaškrtnutím príslušného políčka a zadaním minimálnej a maximálnej dĺžky segmentu. Segmenty je možné následne popisovať.
Zobrazenie vlastností
MEP Designer dokáže pracovať s načítanými vlastnosťami prvkov systému. V popiskách jednotlivých prvkov je možné zobrazovať informácie, ako sú objemové prietoky a rýchlosti. Systémový prehliadač zobrazuje rovnaké výsledky výpočtov, aké sú uvedené na štítkoch.
Výkaz prvkov, kusovník
Do špecifikácie trasy pribudlo nastavenie uhlov pre vetvy a ohyby. Je to nevyhnutné, pretože tvarovky s rôznymi uhlami majú odlišné parametre. Pri správne definovaných materiáloch je možné generovať výkazy, ktoré odrážajú materiál potrubia a poskytujú informácie o TZB systémoch, materiáloch, menovitých priemeroch a celkových dĺžkach. Rovnakým spôsobom je možné vytvárať kusovníky pre kolená, vetvy a redukcie alebo pre prvky z jedného konkrétneho materiálu.
Kontrola neuzavretých zakončení
Pre bezchybné systémové výpočty je nevyhnutné identifikovať chybné napojenia a otvorené zakončenia trás a ďalších TZB prvkov. Pomocou nástroja Nájsť a vybrať je možné rýchlo identifikovať otvorené konce. Ak sa chceme zamerať na konkrétnu trasu, zadáme príslušné kritériá TZB systému. Program zistí počet problémov a zobrazí ich v Správcovi anotácií. Každý konkrétny problém je možné individuálne priblížiť a jednoducho opraviť.
Kontrola prietokov vzduchu
Po nastavení objemových prietokov privádzaného a odvádzaného vzduchu pre jednotlivé priestory v budove MEP Designer následne kontroluje, či nedošlo k chybám v zadaní. PRÍKLAD: V tomto prípade boli zistené tri problémy: dva súvisiace s nesprávnou definíciou privádzaného vzduchu a jeden problém s nastavením odvádzaného vzduchu. Pri zasadacej miestnosti je zrejmé, že prietoky sú nastavené na príliš nízku hodnotu – miestnosť vyžaduje celkovo 300 m³/h pre privádzaný aj odvádzaný vzduch. Pri dámskej toalete bol nastavený iba odvod vzduchu.
Výpočty (dostupné pre licencie typu predplatné)
Okrem základných výpočtov pre vzduchotechniku sú k dispozícii aj výpočty vykurovacích systémov. Pre výpočty je možné nastaviť kritériá, ako sú vykurovací výkon a teplota vratnej vody. Je možné vytvárať systémové skupiny, čo umožňuje jednoduchú organizáciu všetkých typov potrubných systémov. Inštancie jednotlivých systémov je možné jednoducho triediť a individuálne pomenovávať, napr. Prívod tepla. Systém je zobrazený ako hierarchická stromová štruktúra. Po nastavení hydroniky, ako je smer prúdenia, teplota prívodu a odvodu, systém vykoná výpočet v reálnom čase a zobrazí výsledky, ako sú kapacity, hmotnostné prietoky, teploty a rýchlosti.
Väzba na lokálne výpočtové aplikácie
MEP Designer (samostatná aplikácia) je pripravený na prepojenie s lokálnymi výpočtovými aplikáciami. Príkladom je prepojenie s programom CALHYDRA od spoločnosti Dendrit building services, jedným z popredných systémov na výpočty pitnej vody.
